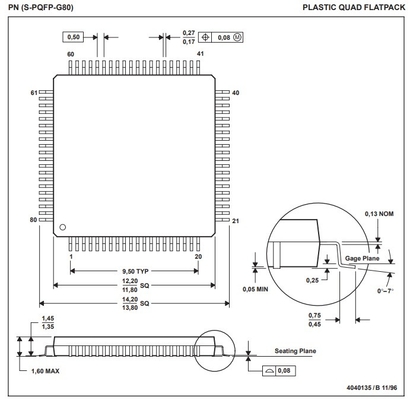

MSP430F5438AIZCAR ADC MCU 256KB DMA MET 16 BITS UART/SPI/I2C 113-NFBGA -4 VAN TI

Eigenschappen voor MSP430F5438A

• De lage waaier van het leveringsvoltage: 3.6 V neer aan 1,8 V
• Ultra-low machtsconsumptie
  • Actieve wijze (AM): al systeem klokt actieve 230 µA/MHz bij 8 Mhz, 3,0 V, de uitvoering van het flitsprogramma (typische) 110 µA/MHz bij 8 Mhz, 3,0 V, RAM-(typische) programmauitvoering
  • Reservewijze (LPM3): klok in real time (RTC) met kristal, waakhond, en behoud van RAM van de leveringssupervisor het operationele, volledige, snelle activering: 1.7 µA bij 2,2 V, 2,1 µA bij de typische) low-power oscillator van 3,0 V ((VLO), teller voor algemeen gebruik, waakhond, en behoud van RAM van de leveringssupervisor het operationele, volledige, snelle activering: 1.2 µA bij 3,0 (typische) V
  • Van wijze (LPM4): volledig RAM-behoud, de operationele, snelle activering van de leveringssupervisor: 1.2 µA bij 3,0 (typische) V
  • Sluitingswijze (LPM4.5): 0,1 µA bij 3,0 (typische) V
• Kielzog omhoog van reservewijze in (typische) 3,5 µs
• RISC-architectuur met 16 bits
  • Extended memory
  • Tot 25-Mhz systeemklok
• Flexibel energiebeheersysteem
  • Volledig geïntegreerde LDO met het programmeerbare geregelde voltage van de kernlevering
  • De supervisie, de controle, en brownout van het leveringsvoltage
• Verenigd kloksysteem
  • FLL-controlelijn voor frequentiestabilisatie
  • Low-power interne klokbron met lage frekwentie (VLO)
  • In orde gemaakte interne referentiebron met lage frekwentie (REFO)
  • 32-kHz kristallen
  • Kristallen met hoge frekwentie tot 32 Mhz
• de tijdopnemer met 16 bits TA0, Timer_A met vijf vangt/vergelijkt registers
• de tijdopnemer met 16 bits TA1, Timer_A met drie vangt/vergelijkt registers
• de tijdopnemer met 16 bits TB0, Timer_B met zeven vangt/vergelijkt schaduwregisters
• Tot vier universele periodieke communicatie interfaces (USCIs)
  • USCI_A0, USCI_A1, USCI_A2, en USCI_A3 elke steun:
    • De verbeterde UART-opsporing van het steunen automatische baudrate
    • IrDAcodeur en decoder
    • Synchroon SPI
  • USCI_B0, USCI_B1, USCI_B2, en USCI_B3 elke steun:
    • I2C
    • Synchroon SPI
• 12-beetje analoge-digitaal convertor (ADC)
  • Interne verwijzing
  • Sample-and-hold
  • Autoscaneigenschap
  • 14 externe kanalen, 2 interne kanalen
• De hardwaremultiplicator steunt verrichtingen met 32 bits
• Periodiek aan boord van programmering, geen extern nodig programmeringsvoltage
• 3-kanaal interne DMA
• Basistijdopnemer met RTC-eigenschap
• De apparatenvergelijking vat de beschikbare familieleden samen

Beschrijving voor MSP430F5438A

De familie van Ti MSP van ultra-laag-machtsmicrocontrollers bestaat uit verscheidene apparaten die verschillende die reeksen randapparatuur kenmerken voor diverse toepassingen wordt gericht. De architectuur, met uitgebreide low-power wijzen wordt gecombineerd, wordt geoptimaliseerd om uitgebreide levensduur batterij in draagbare metingstoepassingen te bereiken die. Het apparaat kenmerkt een krachtige RISC met 16 bits cpu, registers met 16 bits, en constante generators die tot maximumcodeefficiency bijdragen. De digitaal gecontroleerde oscillator (DCO) staat het apparaat toe om van low-power wijzen aan actieve wijze in (typische) te ontwaken 3,5 µs.

De reeksen van MSP430F543xA en MSP430F541xA-zijn microcontroller configuraties met drie tijdopnemers met 16 bits, een krachtig 12 beetje ADC, tot vier USCIs, een hardwaremultiplicator, DMA, een RTC-module met alarmmogelijkheden, en tot 87 I/O spelden.

Voor volledige modulebeschrijvingen, zie de Gids van de de Familiegebruiker van MSP430F5xx en MSP430F6xx-.
